Datos técnicos
Fabricación STD:	BS 5352
STD Prueba y Inspección:	API 598
Zócalo soldadura y	As per ANSI B 16.10/ ANSI B 1.20.1
Roscado a:	ANSI B 16.5
Bridas para:	ANSI B 16.10

�

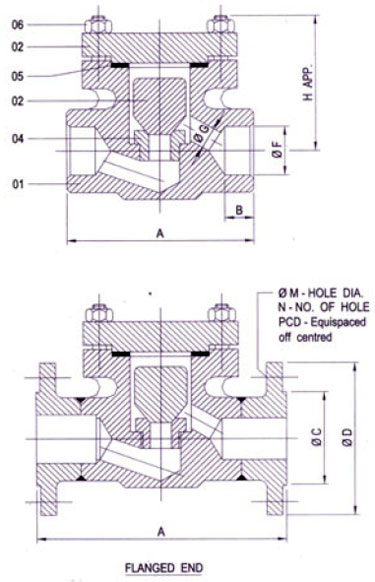

No.	Descripción	Material	Cantidad.
01	cuerpo	Forja de acero ASTM A 105	1
02	Cubierta	Forja de acero ASTM A 105	1
03	válvula	AISI 410 ( 13% CR.)	1
04	Anillo de asiento	AISI 410 ( 13% CR.)	1
05	junta de la tapa	espiral S.S. 304 con CAF	1
16	Cubierta Stud & tuerca	ASTM A 193 GR. B7 / ASTM A 194 GR. 2H	4 set

� �

Atornillado / Zócalo soldadura Clase - 800
Tamaño	A	B	ø E	ø F	øG	H
15	86	10	13	22.0	9.0	50
20	91	13	13	27.5	12.7	62
25	104	13	15	34.0	17.5	68
40	127	15	25	48.6	26.8	100
50	143	16	25	61.0	36.5	100

�

Presión de prueba
Cuerpo	Asiento
3000 PSIG	2000 PSIG
Prueba de aire del asiento a 100 PSIG

Clase - 150
Tamaño	A	ø C	ø D	ø M	N	PCD
15	107	35	89	16	4	60.4
20	119	43	98	16	4	70.0
25	138	51	108	16	4	79.0
40	164	73	127	16	4	98.5
50	204	92	152	19	4	120.6
