Datos técnicos
Fabricación STD:	BS 5352
STD Prueba y Inspección:	API 598
Zócalo soldadura y Threaded to:	As per ANSI B 16.11/ ANSI B 1.20.1
Roscado a:	ANSI B 16.50
Bridas para:	ANSI B 16.10

�

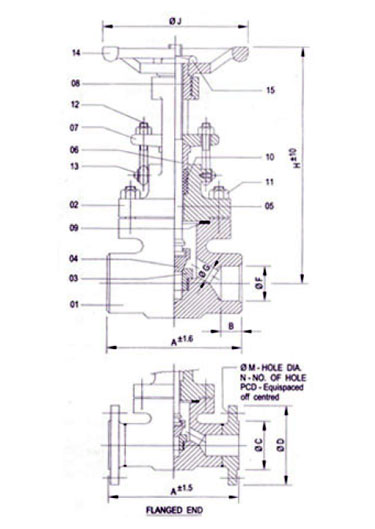

No.	Descripción	Material	Cantidad.
01	cuerpo	Forja de acero ASTM A 105	1
02	capó	Forja de acero ASTM A 105	1
04	anillo de asiento	AISI 410 ( 13% CR.)	1
	disco	AISI 410 ( 13% CR.)
05	Tallo	AISI 410 ( 13% CR.)	2
06	casquillo Bush	AISI 410 ( 13% CR.)	1
07	Brida de casquillo	ASTM A 105	1
08	manga Yoke	NI - Resistencia	1
09	junta de la tapa	espiral s.s. 304 con la CAF	1
10	empaquetadura	S.S. metal alambre trenzado Asbestos	-
11	Capó Stud & tuerca	ASTM A 193 Gr. B7/ ASTM A 194 Gr. 2H	4 Set
12	Tornillo de anillo y tuerca	Forjado C.S.2	2 Set
13	Tornillo y arandela	M. S. galvanizado	2 Set
14	rueda de mano	Hierro fundido / C.S.	1
15	Tuerca de rueda mano	Acero al carbono	1

� �

Atornillado / Zócalo soldadura Clase - 800
Tamaño	A	B	ø E	ø F	øG	H	øJ
15	86	10	13	22.0	9.5	150	78
20	91	13	13	27.5	12.7	165	78
25	104	13	15	34.0	17.5	185	100
40	127	15	25	48.6	28.6	239	142
50	143	16	25	61.0	36.5	248	142

�

Clase - 150
Tamaño	A	ø C	ø D	ø M	N	PCD
15	107	35	89	16	4	60.4
20	119	43	98	16	4	70.0
25	126	51	108	16	4	79.0
40	164	73	127	16	4	98.5
50	204	92	152	19	4	120.6
