Datos técnicos
Fabricación STD:	API 602
STD Prueba y Inspección:	API 598
Zócalo soldadura y	según ANSI B 16.10/ ANSI B 1.20.1
Roscado a:	ANSI B 16.34
Bridas para:	ANSI B 16.10

�

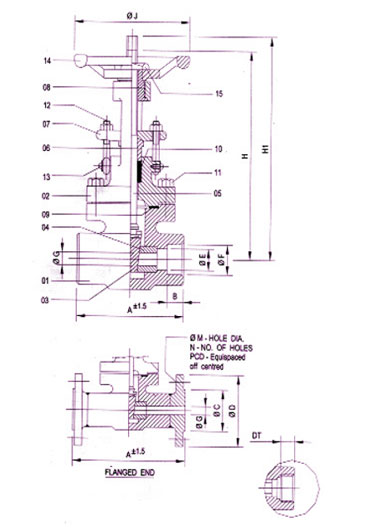

No.	Descripción	Material	Cantidad.
01	cuerpo	Forja de acero ASTM A 105	1
02	capó	Forja de acero ASTM A 105	1
03	cuña	AISI 410 (13% CR).	1
04	anillo de asiento	AISI 410 ( 13% CR.)	1
05	Tallo	AISI 410 ( 13% CR.)	2
06	casquillo Bush	AISI 410 ( 13% CR.)	1
07	Brida de casquillo	ASTM A 105	1
08	manga Yoke	Hierro fundido / C.S.	1
09	junta de la tapa	Acero al carbono	1
10	empaquetadura	NI - Resistencia	-
11	Capó Stud & tuerca	espiral s.s. 304 con la CAF	4 Set
12	Tornillo de anillo y tuerca	S.S. metal alambre trenzado Asbestos	2 Set
13	Tornillo y arandela	ASTM A 193 Gr. B7 / ASTM A 194 Gr. 2H	2 Set
14	rueda de mano	Hierro fundido / C.S.	1
15	Tuerca de rueda de mano	Acero al carbono	1

Atornillado / Zócalo soldadura Clase - 800
Tamaño	A	B	ø E	ø F	øG	H	H1	DT	øJ
15	86	10	13	22.0	9.5	154	174	13	94
20	91	13	15	27.5	14.0	160	185	13	94
25	104	13	22	34.0	18.0	168	198	15	98
40	127	15	36	48.6	32.0	231	274	25	142
50	143	16	45	61.0	42.0	242	287	25	142

�

Clase - 150
Size	A	ø C	ø D	øG	ø M	N	PCD
15	107	35	89	11	16	4	60.4
20	119	43	98	13	16	4	70.0
25	126	51	108	14	16	4	79.0
40	164	73	127	14	16	4	98.5
50	177	92	152	16	19	4	120.6
