Datos técnicos
Fabricación STD:	BS 1873
STD Prueba y Inspección:	API 598
Cara a cara:	según Din ND -16/ND -40
Conexiones:	Bridas según Din 2533/2543/2535/2545
Carcasa espesor de pared:	ANSI B 16.34

�

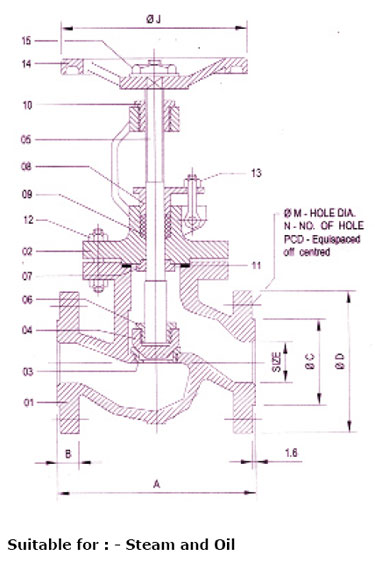

No.	Descripción	Material	Cantidad.
01	cuerpo	ASTM A 216 Gr. WCB / CAST IRON	1
02	capó	ASTM A 216 Gr. WCB / CAST IRON	1
03	anillo de asiento	AISI 410 (13% CR)	1
04	disco	AISI 410 (13% CR)	1
05	Tallo	AISI 410 (13% CR)	1
06	Tallo tuerca	AISI 410 (13% CR)	1
07	capó cojinete	AISI 410	1
08	casquillo	CARBON STEEL	1
09	prensaestopas	CABLE METALICO REFORZADO AMIANTO grafitado	-
10	manga Yoke	NI-RESISENTE	1
11	junta de la tapa	COMPRIMIDO FIBRA DE ASBESTO / ACERO SUAVE	1
12	Capó Stud & tuerca	ASTM A 193 GR.B7 ASTM A 194 GR.2H	-
13	Tornillo de ojo y tuerca	ASTM A 193 GR.B7 ASTM A 194 GR.2H	2 Set
14	rueda de mano	HIERRO FUNDIDO	1
15	Tuerca de rueda de Mano	ACERO AL CARBONO	1

Tamaño	A	B	ø C	ø D	ø M	N	PCD	J
25	161	18	68	115	14	4	85	125
40	199	20	88	150	18	4	110	175
50	231	20	102	165	18	4	125	175
65	291	22	122	185	18	8	145	225
80	309	24	138	200	18	8	160	225
100	351	26	162	235	22	8	190	250
125	401	28	188	270	26	8	220	250
150	481	30	218	300	26	8	260	312
200	599	34	285	375	30	12	320	375
250	729	42	345	450	33	12	385	500
