CALIFICACIóN.	P.N. 10	P.N. 16.	P.N. 25
Presión de prueba del cuerpo	15 barras	24 barras	38
Ajuste la presión de prueba	10 barras	16 barras	25
Presión de prueba de bola	10 barras	16 barras	25

MAX TEMPERATURA.
aire            líquido
400° C             700° C

Irección DE APERTURA
Contra las agujas del reloj a menos que se especifique lo contrario

FLANGES: : TO B.S. 4504 or B.S. 10

MATERIALS
Cuerpo, tapa, asquillos etc IS 210 FG 220 Trim, tuercas y discos
GM ES 2 318 LTB Tallo STB ES 320 / Aleación 2 Flota: Grande revestido por
ebonita y pequeños por el caucho de nitrilo sobre madera seca o acero inoxidable. Las piezas de trabajo pueden ser suministradas en acero inoxidable conforme a AISI 304

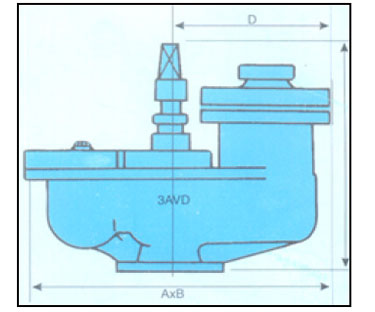

DIMENSIONES EN milímetros P.N. 16 Valoración solamente.
Tamaño	40	50	80	100	125	150	200
A	600	600	600	695	873	873	1071
B	258	258	258	322	423	423	517
C (Abierto)	492	492	492	512	660	660	776
D	295	295	295	377	511	511	636
Tamaño de la bola	125 100	125 100	125 100	125 125	125 200	125 200	125 280
Aprox. en peso. Kg 60	60	60	79	115	217	217	458
curva de flujo Ref.	1	1	2	3	4	4	5
